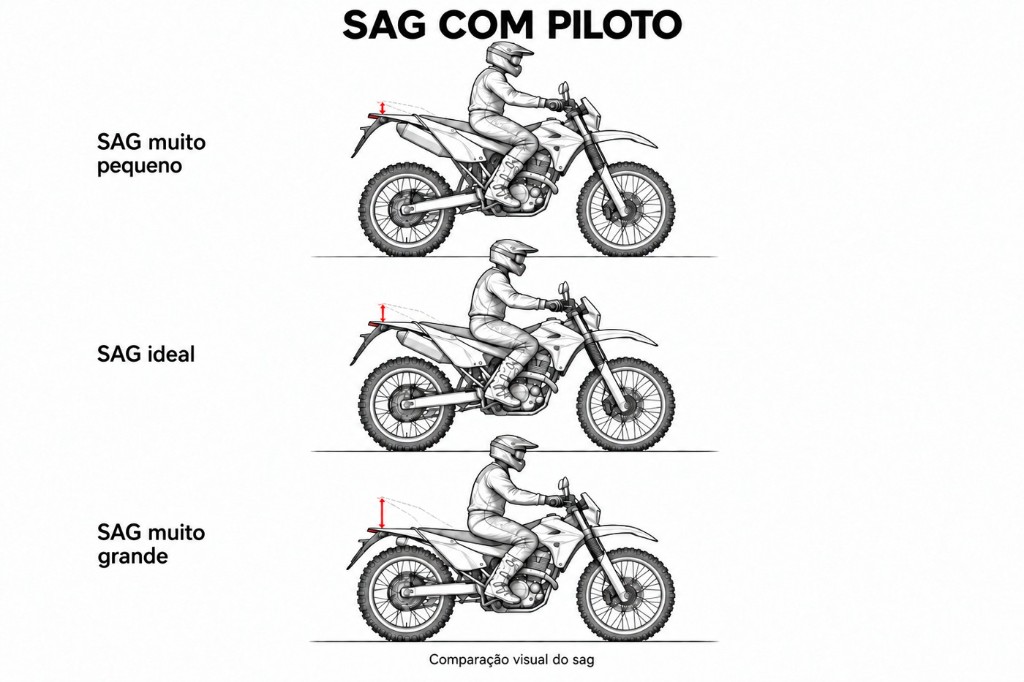

EP005 · SAG PILOTOSAG piloto é o quanto a suspensão comprime, a partir da extensão total, quando a moto está com o piloto em posição de uso. Essa posição define quanto curso fica disponível para a roda descer em um buraco e subir sobre um ressalto.
A suspensão precisa trabalhar nos dois sentidos. Pouco SAG pode deixar pouca reserva para estender; SAG excessivo reduz a reserva para comprimir. Veja essa diferença em movimento e depois confira como fazer a medição na sua moto.
Veja o SAG em movimento
Compare o mesmo tipo de obstáculo com dois acertos. As barras acompanham cada eixo, e os círculos mostram o amortecedor e a bengala em detalhe. O vermelho destaca os eventos de limite de curso.
GRX EXPLICA · SUSPENSÃO INTERATIVA
Aguardando JavaScript.
Cada cenário dura 13 s e passa por dois obstáculos. Demonstração didática, sem escala física calibrada.
Como explorar: Play percorre as quatro situações. Cada botão repete somente o cenário escolhido. Use 0,5× para observar os detalhes, 1× para o movimento normal ou 2× para comparar mais rapidamente.
A animação representa o funcionamento de forma didática, sem escala de medição.
O que observar em cada situação
Buraco com SAG adequado
A suspensão dispõe de reserva de extensão. A roda desce para acompanhar a depressão e o conjunto moto/piloto se desloca menos do que na condição com pouca reserva.
Buraco com SAG muito pequeno
A suspensão chega ao limite de extensão antes de a roda acompanhar a depressão. No cenário mostrado, há perda de contato, maior descida da moto e um reencontro mais brusco com a borda de saída.
Ressalto com SAG adequado
A roda sobe e a suspensão comprime, usando a reserva disponível para absorver a elevação. O quadro e o piloto também se movimentam, em menor intensidade.
Ressalto com SAG muito grande
A suspensão começa mais comprimida e tem menos curso restante. No obstáculo mostrado, essa reserva se esgota e ocorre fim de curso de compressão, com uma subida mais brusca do conjunto.
O SAG é um dos fatores do comportamento da suspensão. Velocidade, formato do obstáculo, pneus, amortecimento e estado do conjunto também influenciam a resposta.
O SAG define a posição de trabalho e a divisão entre as reservas de extensão e compressão.
Como medir o SAG piloto na traseira
Use uma trena em milímetros, marque os pontos de referência e mantenha a moto apoiada com segurança. Na traseira, meça entre o centro do eixo e um ponto fixo do chassi ou da carenagem próximo da vertical do eixo.
- Referência estendida — L1. Descarregue a suspensão para obter a extensão total. Um apoio sob a balança pode manter o conjunto carregado e alterar essa referência.
- Leitura com piloto — L2. Com a moto vertical, equipamento habitual e postura de uso, comprima suavemente a suspensão e solte devagar. Meça quando estabilizar.
- Segunda aproximação — L3. Com o piloto imóvel, eleve levemente a traseira e deixe baixar devagar. Meça nos mesmos pontos.
- Calcule a média. Use a média de L2 e L3 e subtraia de L1. As duas aproximações reduzem o efeito do atrito na leitura.
O piloto deve manter o peso sobre a moto, sem descarregar nos pés ou no apoio usado para equilíbrio. Se não houver um meio seguro de descarregar e sustentar a moto, faça a medição em uma oficina.
Imagem criada por IA para representar o procedimento de medição.
Exemplo de cálculo: 50 mm de SAG piloto
Considere L1 = 600 mm, L2 = 552 mm e L3 = 548 mm. A média das leituras com piloto é 550 mm. Portanto:
SAG = 600 − 550 = 50 mm
Esses números exemplificam a conta; não são uma recomendação de SAG para um modelo específico. O resultado mede a posição de trabalho, e não o curso total da suspensão. Curso da roda e curso da haste do amortecedor também são medidas diferentes.
Como interpretar e ajustar o resultado
Compare a leitura com a orientação da moto ou da preparação da suspensão. Registre o peso do piloto equipado, a carga transportada e a posição de pré-carga para repetir a avaliação nas mesmas condições.
Quando prevista, a pré-carga ajusta a posição de trabalho. Ela não altera a constante de uma mola linear. Se o ajuste disponível não permite uma posição adequada, é preciso avaliar a taxa da mola e o estado do conjunto.
Uma mola adequada ao peso e ao uso ajuda a alcançar uma posição de trabalho coerente. O objetivo é equilibrar as reservas de extensão e compressão, mantendo o funcionamento integrado da dianteira e da traseira.
Perguntas frequentes
Existe um SAG ideal igual para todas as motos?
Não. O valor depende do projeto, do curso disponível e da aplicação. Use a recomendação específica como referência para o acerto.
A traseira mais alta é sempre melhor?
Não. SAG muito pequeno pode deixar pouca reserva de extensão. A comparação nos buracos mostra por que a roda também precisa de espaço para descer.
SAG grande significa mais conforto?
Não necessariamente. Ele reduz a reserva de compressão e pode favorecer o fim de curso quando o obstáculo exige mais deslocamento do que o disponível.
A animação mostra somente a suspensão traseira?
As barras e as vistas ampliadas acompanham os dois eixos. O procedimento de medição descrito neste artigo detalha a traseira; na dianteira, os pontos de referência dependem do tipo de bengala.
